前移式电动叉车解析:整机结构与门架原理
前移式电动叉车在窄通道、小空间仓库中备受关注,本文在大家选购之前,率先整理了前移式电动叉车结构及门架工作原理细节,干货满满,可以帮你在后续选型采购的时候不易踩雷,有更清晰的选车要求。
前移式电动叉车是窄通道立体仓库的主力设备,依靠门架水平伸缩完成取货,不需要宽大作业通道,能够充分利用仓库垂直存储空间。很多采购、维保人员只关注载重与举升高度,对内部构造了解有限,出现故障时很难快速判断问题根源,看懂整机尤其是门架结构,不管是选型对比还是后期日常维护,都能带来很大帮助。

整机可以划分为行走底盘、操作控制系统、电池动力单元、前移起重门架四大模块。
底盘包含驱动轮、转向机构与支撑支腿,作业时支腿停在货架前方,依靠门架向前伸出叉取货物,货物收回后重心落在两支腿之间,以此保障整机稳定,省去平衡重叉车尾部配重。电控系统负责行驶、前移、升降动作的信号输出,动力电池为全部动作提供能源,而整套设备最复杂、损耗最高的就是门架起重系统。

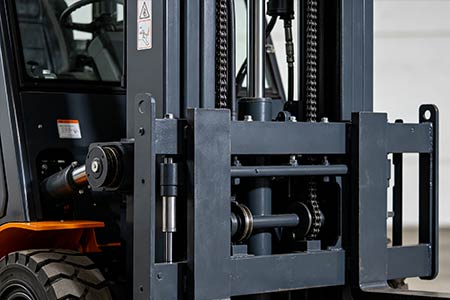

门架是前移式叉车的核心执行部件,也是和其他叉车差异最大的地方。高位机型大多采用三级门架结构,分为外门架、中门架、内门架,搭配前移油缸、升降油缸、滑架、货叉、导向滚轮与起重链条共同组成一套完整体系。

外门架固定在底盘之上作为基座,前移油缸驱动整套内门架做前后水平伸缩,实现货叉伸出取货、缩回复位;升降油缸配合链条带动滑架沿门架导轨上下滑动,完成货物举升下降。各级门架之间依靠滚轮导向,滚轮磨损会直接引发晃动、异响等故障现象。
不少用户容易混淆前移式与普通堆高车。普通跨腿堆高车是支腿插进托盘底下,门架只做上下升降,没有水平前移功能;前移式支腿不进托盘,前移式叉车门架向前伸来取放货物,更适合高层货架密集仓储。
你对前移式叉车还有什么想了解的内容吗?欢迎留言!
-
