电动叉车直流电动机的分类与型号

电动叉车电动机是将电能转化为机械能的装置，按照供电电源不同，可分为交流电动机和直流电动机两大类。作为装卸搬运机械的原动机，电动机在门桥式起重机、电动葫芦、带式输送机和电动搬运车辆上有广泛应用。交流电动机具有结构简单、制造容易、价格便宜、运行可靠、维护方便、效率较高等优点，其缺点是功率因数低，运行时需要从电网吸收无功电流来建立磁场，功率因数小于1。直流电动机具有良好的启动性能和调速性能，加之机械特性能更好地满足工作机械的要求，广泛用于电力牵引、起重设备等要求调速范围大、精度高的场合。由于目前电动叉车和电动牵引车使用的都是直流电动机，因此，本节主要介绍直流电动机的结构和工作原理。

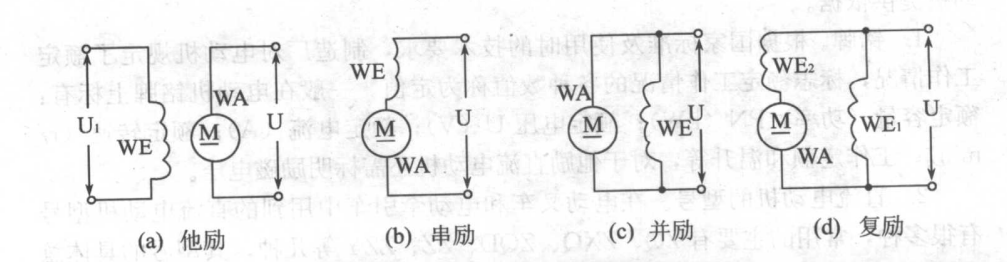

电动叉车的直流电动机按照励磁方式的不同，直流电动机可分为他励、串励、并励和复励等种类。如下图：

他励直流电动机一-励磁绕组 WE 与电绕组 WA不相联，励磁绕组由独立的直流电源供电，

串励直流电动机一励磁绕组 WE 与电枢绕组 WA串联，两绕组中的电流相同，

并励直流电动机一励磁绕组 WE 与电枢绕组 WA并联，两绕组电相等，

复励直流电动机一有两组励磁绕组 WE和WE，其中一组 WE与电枢绕组WA串联，另-组与电枢绕组 WA 以及WE并联。不同励磁方式的电动机具有不同的机械特性。根据生产机械的要求选择相应的励磁方式的直流电动机。其中串励式直流电动机具有双曲线的 (软)机械特性，可以在低速时获得较大的转矩，轻载时获得较高转速的特点，所以蓄电池叉车和牵引车采用了串励直流电动机。

按照电动叉车功能的不同，直流电动机又可分为牵引电机、起升电机和转向电机。它们的工作原理大致相同，只是在功率大小、励磁方式上有所不同。

在直流电动机上有一块标明其型号和主要技术参数的铭牌，为使用和选择电动机提供依据。

1.铭牌。根据国家标准及使用时的技术要求，制造厂对电动机规定了额定工作情况，标志额定工作情况的各种数值称为定值。一般在电动机铭牌上标有额定容量(功率) PN (kW);额定电压U(V);额定电 (A);额定转速 (r/min);工作定额和温升等，对于他励直流电动机还需标明励磁电压。

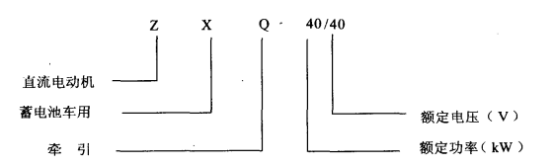

2.直流电动机的型号。在电动叉车和电动牵引车中用到的直流电动机型号有很多种，常用的主要有 ZQ、ZXQ、ZQD、ZZ、ZZY 等几种。其型号的具体意义如例题所示。
